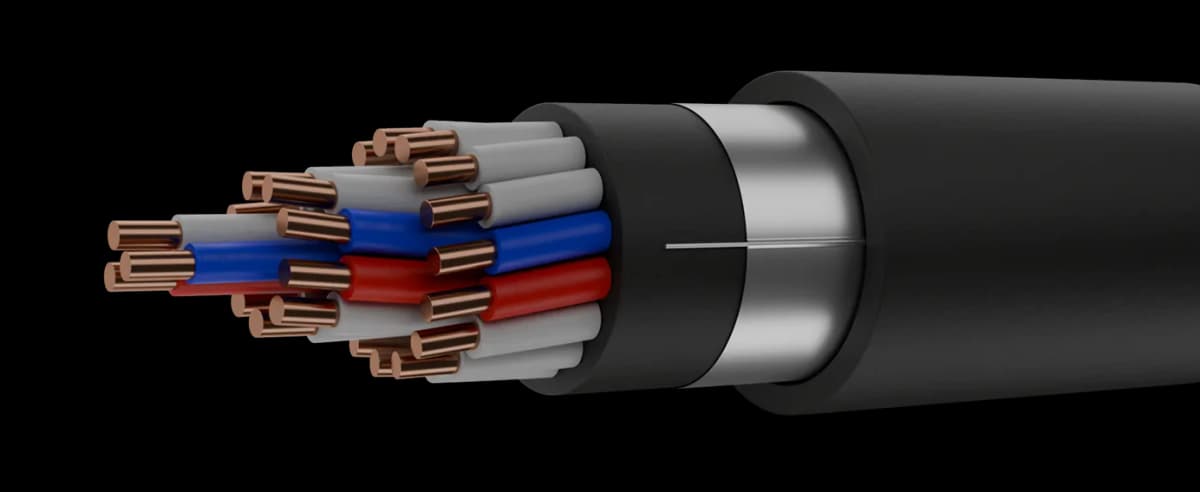

Кабели контрольные МУЛЬТИКАБ
Кабели контрольные МУЛЬТИКАБ предназначены для передачи и распределения электрической энергии в стационарных установках и для передвижных механизмов и оборудования на номинальное переменное напряжение 0,66; 0,69 и 1 кВ или постоянное напряжение до 1,5 кВ, номинальной частотой до 400 Гц, а также для передачи сигналов в диапазоне частот до 1200 Гц.
Кабели МУЛЬТИКАБ разработаны с учетом всех обязательных требований, предъявляемых на опасных производственных объектах (ОПО) и во взрывоопасных зонах. Кабели могут использоваться для прокладки на открытом воздухе, на эстакадах в коробах и лотках, в помещениях, каналах, и других кабельных сооружениях, траншеях (земле) при отсутствии опасности механических повреждений, в т.ч. в местах, подверженных воздействию блуждающих токов, в пожароопасных и во взрывоопасных зонах классов 0, 1, 2, 20, 21, 22 (ГОСТ 30852.13, ГОСТ IEC 60079-14); во взрывоопасных зонах классов В-1; В-1 (а-г); В-2, В-2а по ПУЭ, возможна эксплуатация на атомных станциях вне гермозоны в системах АС класса 2, 3 и 4 по НП-001, так же по классификации ОПБ 88/97 (ПНАЭ Г-01-011); а также системах РЖД; Кабели могут использоваться на промышленных и энергетических объектах, предприятиях нефте- и газоперерабатывающего комплекса, судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях, для прокладки внутри помещений и на открытой палубе, а также других объектах.
Кабели контрольные по конструктивному исполнению, ряду технических и эксплуатационных характеристик соответствуют: ГОСТ 1508-78, ГОСТ 26411-2024
Кабели гибкие с изоляцией и оболочкой из высокоэластичных эластомеров по конструктивному исполнению, ряду технических и эксплуатационных характеристик соответствуют: ГОСТ 24334.
Расшифровка маркировки кабеля кабели контрольные МУЛЬТИКАБ
1. МУЛЬТИКАБ
- МУЛЬТИКАБ:В примере
кабели контрольные МУЛЬТИКАБ
2. Исполнение
- -:
без требований к соответствию ГОСТ Р 58342-2019
- Вз:В примере
кабель соответствует ГОСТ Р 58342-2019, служит для применения во взрывоопасных средах
3. Степень гибкости жилы
- -:
обычная гибкость (1 или 2 класс жилы по ГОСТ 22483)
- Г:В примере
повышенная гибкость (5 и 6 класс жилы по ГОСТ 22483)
4. Материал изоляции
- В:В примере
ПВХ пластикат
- П:
полимерные композиции, не содержащие галогенов
- Пс:
сшитый полиолефин
- Рэ:
этиленпропиленовая резина
- Рк:
кремнийорганическая резина
- Р:
высокоэластичный эластомер повышенной износостойкости
5. Общий экран
- -:
без общего экрана
- Э:В примере
экран из медных лент или лент типа «медьфлекс»
- Эм:
оплетка из медных проволок
- Эл:
оплетка из медных луженых проволок
- Эа:
экран из лент типа «алюмофлекс»
- ЭЭм:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных проволок
- ЭЭл:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных луженых проволок
- ЭаЭм:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных проволок
- ЭаЭл:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных луженых проволок
6. Броня под наружной оболочкой
- -:
кабель без брони
- Б:В примере
ленточная броня из двух стальных оцинкованных лент
- К:
броня из стальных оцинкованных проволок, наложенных сплошным концентрическим повивом
- Кп:
броня в виде оплетки из стальных оцинкованных проволок
- БК:
комбинированная броня из двух стальных оцинкованных лент и стальных оцинкованных проволок, наложенных концентрическим повивом
- БКп:
комбинированная броня из двух стальных оцинкованных лент и оплетки из стальных оцинкованных проволок
7. Материал оболочки
- В:В примере
ПВХ пластикат
- П:
полимерные композиции, не содержащие галогенов
- Р:
высокоэластичный эластомер повышенной износостойкости
8. Способ герметизации
- -:
без водоблокирующих элементов
- в:
водоблокирующая лента
- г:В примере
водоблокирующий состав в виде пасты герметика
9. Показатель пожарной опасности по ГОСТ 31565
- нг(А):
не распространяющие горение при групповой прокладке
- нг(А)-LS:
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
- нг(А)-FRLS:В примере
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
- нг(А)-HF:
не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
- нг(А)-FRHF:
огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
- нг(А)-LSLTx:
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
- нг(А)-FRLSLTx:
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
- нг(А)-HFLTx:
не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активные газообразные продукты при горении и тлении и с низкой токсичностью продуктов горения
- нг(А)-FRHFLTx:
огнестойкие, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения
10. Число жил
- 1...61:
число жил общей скрутки
11. Сечение жил, мм²
- 0,75...1000:
номинальное сечение жилы
- Примечание:
Допускается другое сечение и количество жил по согласованию с потребителем Кабели могут иметь одну или несколько жил меньшего сечения в соответствии с требованиями заказчика Пример: 3x150+70/3 - три медные многопроволочные жилы сечением 150 мм2, с расщепленной на три части жилой заземления общим сечением 70 мм2
12. Луженые жилы
- -:
нелуженые жила
- л:В примере
луженая жила
13. Тип жилы
- ок:В примере
однопроволочная круглая жила
- ос:
однопроволочная секторная или сегментная жила
- мк:
многопроволочная круглая жила
- мс:
многопроволочная секторная или сегментная жила
14. Наличие нулевой жилы и / или жилы заземления
- -:
не требуется
- (N):
нулевая жила
- (PE):
жила заземления
- (N, PE):В примере
нулевая жила и жила заземления
15. Номинальное переменное напряжение (U)
- -0,66:В примере
кВ
- -0,69:
кВ
- -1:
кВ
16. Специальные показатели кабеля
- -:
без специального показателя
- ХЛ:В примере
повышенная холодостойкость кабеля (до -60°С)
- ЭХЛ:
стойкость к экстремально холодным условиям (до -70°С)
- АХЛ:
стойкость к антарктическому холодному климату (до -80°С)
- Т:
тропическое исполнение
- Тс:
устойчивость к тепловому воздействию до +125 ºC
- ТсП:
устойчивость к тепловому воздействию до +155 ºC
- М:
маслобензостойкость
- Х:
стойкость к химически агрессивным средам
- УФ:
стойкость к солнечному излучению, к воздействию дождя, динамическому абразивному воздействию пыли, выпадению инея
- ЗГ:
стойкость оболочки к повреждению грызунами, муравьями, термитами
- Ex-i:
для искробезопасных цепей
- АС:
с повышенной стойкостью к воздействию агрессивных сред
- ЭМС:
повышенная электромагнитная совместимость
- У:
с упрочняющим элементами в виде жгутов из кевларовых или полиамидных канатов (нитей) или стальных проволок
- 2У:
с упрочняющими элементами в виде жгутов из кевларовых или полиамидных канатов (нитей) или стальных проволок и защиты от скручивания в виде оплетки из кевларовых или полиамидных канатов (нитей)
17. Цвет оболочки
- -:
Чёрный - стандартный
- с:В примере
При изготовлении кабелей с цветом оболочки, отличным от черного, к обозначению марки после обозначения количества и сечения жил и иных элементов через пробел добавляется либо первая буква названия цвета (синяя оболочка -- «с»), либо название цвета целиком (красная оболочка -- красный).
Изготовление кабелей по спецзаказу
с разметкой метража на оболочке кабеля,
с иным числом и номинальным сечением жил,
с иным классом токопроводящих жил,
с комбинированным сечением токопроводящих жил,
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение (U) | Переменное напряжение номинальной частотой 50 Гц: 0,66 кВ; 0,69 кВ; 1 кВ |
| Эл. сопротивление изоляции при +20°C, не менее | - 10 МОм — ПВХ (В) - 100 МОм — безгалогеновые (П), кремнийорганика (Рк), эластомеры (Р) - 500 МОм — сшитый полиолефин (Пс), этиленпропиленовая резина (Рэ) |
| Сопротивление токопроводящих жил | Соответствует ГОСТ 22483-2012 |
| Испытание переменным напряжением (50 Гц, 10 мин) | - 3000 В — для 0,66 кВ - 3200 В — для 0,69 кВ - 3500 В — для 1 кВ |
| Температура эксплуатации (стационарно) | –60…+80°C — «ХЛ» –70…+80°C — «ЭХЛ» –80…+80°C — «АХЛ» –60…+125°C — «Тс» –60…+155°C — «ТсП» –50…+80°C — прочие |
| Мин. температура монтажа | –35°C — «ХЛ» –40°C — «ЭХЛ» –50°C — «АХЛ» –15°C — прочие |
| Огнестойкость кабелей «FR» | ≥180 мин — пламя 750±50°C ≥120 мин — пламя 830±40°C с ударом (исполнение «Вз») |
| Устойчивость к продольному проникновению влаги | До 0,5 м блокируется при наличии водоблокирующего слоя |
| Стойкость к плесневым грибам | Устойчивая, биологическое обрастание до 2 баллов |
| Минимальный радиус изгиба (в наружных диаметрах Dн) | ≥5×Dн — кабели типа “Г” ≥10×Dн — одножильные ≥7,5×Dн — многожильные |
| Допустимое тяговое усилие | ≤50 Н/мм² сечения жилы |
| Гарантийный срок эксплуатации | 5 лет с ввода, но не позднее 6 месяцев от даты изготовления |
| Срок службы | 40 лет |
- 100 МОм — безгалогеновые (П), кремнийорганика (Рк), эластомеры (Р)
- 500 МОм — сшитый полиолефин (Пс), этиленпропиленовая резина (Рэ)
- 3200 В — для 0,69 кВ
- 3500 В — для 1 кВ
–70…+80°C — «ЭХЛ»
–80…+80°C — «АХЛ»
–60…+125°C — «Тс»
–60…+155°C — «ТсП»
–50…+80°C — прочие
–40°C — «ЭХЛ»
–50°C — «АХЛ»
–15°C — прочие
≥120 мин — пламя 830±40°C с ударом (исполнение «Вз»)
≥10×Dн — одножильные
≥7,5×Dн — многожильные
Число и номинальное сечение жил кабелей
| Материал жил | Тип кабеля | Число жил | Номинальное напряжение, кВ | Сечение, мм² |
|---|---|---|---|---|
| Медные | Кабели контрольные | 1–61 | 0,66 / 0,69 / 1 | 0,75 – 25,0 |
Допускается другое сечение и количество жил по согласованию с потребителем.
Дополнительные характеристики и свойства:
- Стойкость к повышенной влажности воздуха до 98 % при температуре до 35 °С;
- Стойкость к воздействию морской воды;
- Стойкость к воздействию инея и росы;
- Стойкость к продольному распространению воды (в исполнениях «в» и "г");
- Стойкость к воздействию солнечного излучения;
- Стойкость к воздействию соляного тумана;
- Стойкость к воздействию плесневых грибов;
- Стойкость к эпизодическому воздействию смазочных масел, бензина и дизельного топлива, тормозной жидкости, смеси воды и антифриза (50/50), 95 % раствора этанола, 10 % раствора соляной кислоты, 50 % раствора гидроксида натрия;
- Стойкость к вибрационным нагрузкам;
- Стойкость к ударным нагрузкам;
- Стойкость к линейным нагрузкам;
- Стойкость к изгибу или удлинению при низкой температуре;
- Стойкость к удару при низкой температуре;
- Стойкость к динамическому воздействию пыли;
- Стойкость к воздействию агрессивных сред (буровых растворов и минеральных масел);
- Стойкость к воздействию пониженного атмосферного давления до 53 кПа;
- Стойкость к воздействию повышенного атмосферного давления до 300 кПа;
- Стойкость к воздействию озона;
- Сейсмостойкость 9 баллов по шкале MSK-64.
Для кабелей в исполнении АС:
- Стойкость к длительному воздействию смазочных масел, бензина и дизельного топлива, тормозной жидкости, смеси воды и антифриза (50/50), 95 % раствора этанола, 10 % раствора соляной кислоты, 50 % раствора гидроксида натрия;
- Стойкость к радиационному излучению
- Стойкость к действию химических реагентов
