Кабели МУЛЬТИКАБ-КУ
Кабели МУЛЬТИКАБ-КУ предназначены для стационарного и нестационарного межприборного монтажа электрических устройств, работающих при номинальном переменном напряжении до 690 В частоты до 4 МГц включительно или постоянном напряжении до 1000 В, а так же для передачи сигналов в диапазоне частот до 100 МГц.
Кабели могут использоваться на промышленных и энергетических объектах, предприятиях нефте- и газоперерабатывающего комплекса, судах морского флота неограниченного района плавания, речного флота, береговых и плавучих сооружениях, а также других объектах для:
- подключения цепей управления, сигнализации, датчиков, коммутаторов, исполнительных механизмов, промышленных контроллеров с цифровым частотно-модулированным сигналом;
- формирования промышленных сетей по протоколам FoundationFieldbus, Modbus, Profibus, DeviceNet, CANopen, LonWorks, ControlNet, SDS, Seriplex, ArcNet, Ethernet, BACnet, FDDI, FIP, ASI, WorldFIP, Interbus, BitBus по стандартам ANSI/TIA/EIA RS-485, RS-232, RS-422, CAN, HART, AS или др. интерфейсам, требующим использование «парной скрутки» в качестве канала приема/передачи данных;
- формирования информационных полевых шин и других систем промышленной автоматизации, для прокладки на открытом воздухе, на эстакадах в коробах и лотках, в помещениях, каналах, и других кабельных сооружениях, траншеях (земле) при отсутствии опасности механических повреждений, в т.ч. в местах, подверженных воздействию блуждающих токов, в пожароопасных и во взрывоопасных зонах классов 0, 1, 2, 20, 21, 22 по ГОСТ IEC 60079-14 (п.п. 3.2.1, 3.2.6-3.2.11); во взрывоопасных зонах классов В-1; В-1 (а-г); В-2 по ПУЭ, возможно использование в системах безопасности АЭС; а также системах РЖД;
- систем пожарной сигнализации и для прокладки кабельных линий при использовании взрывозащиты вида «искробезопасная электрическая цепь Ex-i» по ГОСТ 30852.10.
Вид климатического исполнения В. Категория размещения для кабелей исполнения «УФ», в том числе всех кабелей с оболочкой черного цвета: 1 -- 5, для остальных типов кабелей 2 -- 5 по ГОСТ 15150.

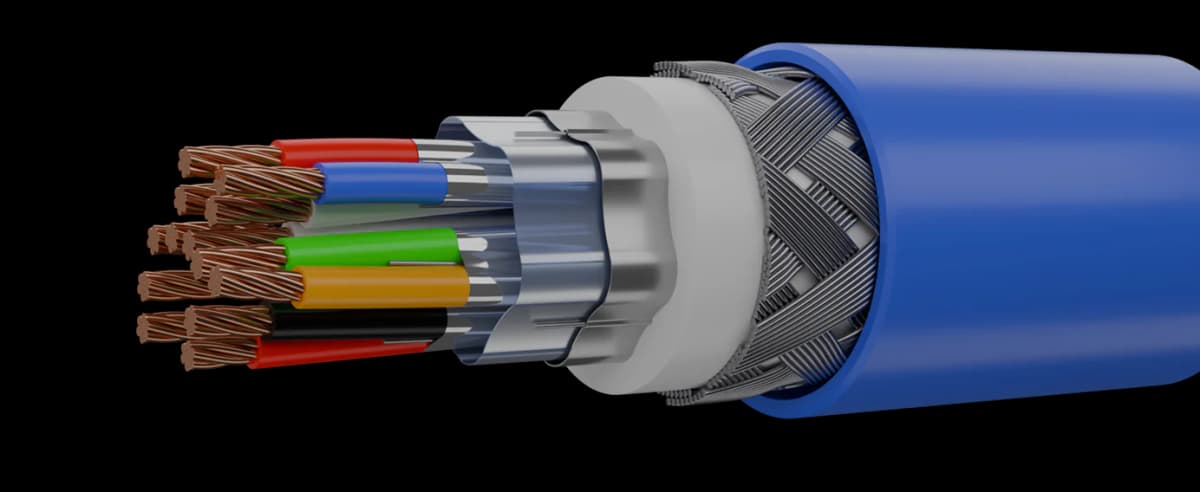

Расшифровка маркировки кабеля кабели универсальные МУЛЬТИКАБ
1. МУЛЬТИКАБ
- МУЛЬТИКАБ:В примере
кабели универсальные МУЛЬТИКАБ
2. Исполнение
- -:
без требований к соответствию ГОСТ Р 58342-2019
- Вз:В примере
кабель соответствует ГОСТ Р 58342-2019, служит для применения во взрывоопасных средах
3. Степень гибкости жилы
- -:
обычная гибкость (4 класс жилы по ГОСТ 22483)
- Г:В примере
повышенная гибкость (5 и 6 класс жилы по ГОСТ 22483)
4. Материал изоляции
- В:В примере
ПВХ пластикат
- П:
полимерные композиции, не содержащие галогенов
- Пс:
сшитый полиолефин
- Рэ:
этиленпропиленовая резина
- Рк:
кремнийорганическая резина
- Р:
высокоэластичный эластомер повышенной износостойкости
5. Общий экран
- -:
без общего экрана
- Э:В примере
оплетка из медных проволок
- Эл:
оплетка из медных луженых проволок
- Эм:
экран из медных лент или лент типа «медьфлекс»
- Эа:
экран из лент типа «алюмофлекс»
- ЭмЭ:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных проволок
- ЭмЭл:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных луженых проволок
- ЭаЭ:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных проволок
- ЭаЭл:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных луженых проволок
6. Броня под наружной оболочкой
- -:
кабель без брони
- Б:В примере
ленточная броня из двух стальных оцинкованных лент
- К:
броня из стальных оцинкованных проволок, наложенных сплошным концентрическим повивом
- Кп:
броня в виде оплетки из стальных оцинкованных проволок
- БК:
комбинированная броня из двух стальных оцинкованных лент и стальных оцинкованных проволок, наложенных концентрическим повивом
- БКп:
комбинированная броня из двух стальных оцинкованных лент и оплетки из стальных оцинкованных проволок
7. Материал оболочки
- В:В примере
ПВХ пластикат
- П:
полимерные композиции, не содержащие галогенов
- Р:
высокоэластичный эластомер повышенной износостойкости
8. Способ герметизации
- -:
без водоблокирующих элементов
- в:
водоблокирующая лента
- г:В примере
водоблокирующий состав в виде пасты герметика
9. Внутренняя оболочка
- -:
без внутренней оболочки
- з:В примере
из негигроскопичного материала с заполнением внутренних воздушных промежутков
10. Показатель пожарной опасности по ГОСТ 31565
- нг(А):
не распространяющие горение при групповой прокладке
- нг(А)-LS:
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
- нг(А)-FRLS:В примере
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением
- нг(А)-HF:
не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
- нг(А)-FRHF:
огнестойкие, не распространяющие горение при групповой прокладке и не выделяющие коррозионно-активных газообразных продуктов при горении и тлении
- нг(А)-LSLTx:
не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
- нг(А)-FRLSLTx:
огнестойкие, не распространяющие горение при групповой прокладке, с пониженным дымо- и газовыделением и с низкой токсичностью продуктов горения
- нг(А)-HFLTx:
не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активные газообразные продукты при горении и тлении и с низкой токсичностью продуктов горения
- нг(А)-FRHFLTx:
огнестойкие, не распространяющие горение при групповой прокладке, не выделяющие коррозионно-активных газообразных продуктов при горении и тлении и с низкой токсичностью продуктов горения
11. Число жил
- 1...91:
число жил общей скрутки
- 1...91 х 2:
число пар 1...91
- 1...91 х 3:
число троек 1...91
- 1...91 х 4:
число четверок 1...91
12. Сечение жил, мм²
- 0,35...25:
номинальное сечение жилы
- Примечание:
Допускается другое сечение и количество жил по согласованию с потребителем Кабели могут иметь одну или несколько жил меньшего сечения в соответствии с требованиями заказчика Пример: 3x150+70/3 - три медные многопроволочные жилы сечением 150 мм2, с расщепленной на три части жилой заземления общим сечением 70 мм2
13. Луженые жилы
- -:
нелуженые жила
- л:В примере
луженая жила
14. Тип жилы
- -:
по умолчанию
- ок:В примере
однопроволочная круглая жила (по согласованию с потребителем)
15. Индивидуальный экран
- -:
без индивидуального экрана
- Э:
оплетка из медных проволок
- Эл:
оплетка из медных луженых проволок
- Эм:
экран из медных лент или лент типа «медьфлекс»
- Эа:В примере
экран из лент типа «алюмофлекс»
- ЭмЭ:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных проволок
- ЭмЭл:
комбинированный экран из медных лент или лент типа «медьфлекс», поверх которого накладывается оплетка из медных луженых проволок
- ЭаЭ:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных проволок
- ЭаЭл:
комбинированный экран из лент типа алюмофлекс», поверх которого накладывается оплетка из медных луженых проволок
16. Специальные показатели кабеля
- -:
без специального показателя
- ХЛ:В примере
повышенная холодостойкость кабеля (до -60°С)
- ЭХЛ:
стойкость к экстремально холодным условиям (до -70°С)
- АХЛ:
стойкость к антарктическому холодному климату (до -80°С)
- Т:
тропическое исполнение
- Тс:
устойчивость к тепловому воздействию до +125 ºC
- ТсП:
устойчивость к тепловому воздействию до +155 ºC
- М:
маслобензостойкость
- Х:
стойкость к химически агрессивным средам
- УФ:
стойкость к солнечному излучению, к воздействию дождя, динамическому абразивному воздействию пыли, выпадению инея
- ЗГ:
стойкость оболочки к повреждению грызунами, муравьями, термитами
- Ex-i:
для искробезопасных цепей
- АС:
с повышенной стойкостью к воздействию агрессивных сред
- ЭМС:
повышенная электромагнитная совместимость
- RoHS:
из материалов не содержащих вредных веществ (в с. ч. соединений свинца), в соответствии с директивой RoHS
- FF:
для построения полевой шины Foundation Fieldbus
17. Цвет оболочки
- -:
Чёрный - стандартный
- с:В примере
При изготовлении кабелей с цветом оболочки, отличным от черного, к обозначению марки после обозначения количества и сечения жил и иных элементов через пробел добавляется либо первая буква названия цвета (синяя оболочка -- «с»), либо название цвета целиком (красная оболочка -- красный).
Изготовление кабелей по спецзаказу
с разметкой метража на оболочке кабеля,
с иным числом и номинальным сечением жил,
с иным классом токопроводящих жил,
с комбинированным сечением токопроводящих жил,
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальное напряжение | – до 690 В переменного тока (50/60 Гц) – до 1000 В постоянного тока |
| Эл. сопротивление изоляции при +20°C, не менее | – 10 МОм — ПВХ (В) – 100 МОм — безгалогеновые (П), кремнийорганика (Рк), эластомеры (Р) – 500 МОм — сшитый полиолефин (Пс), этиленпропиленовая резина (Рэ) |
| Сопротивление токопроводящих жил | Соответствует ГОСТ 22483-2012 |
| Испытание переменным напряжением (50 Гц, 5 мин) | – 2500 В — без экрана – 2000 В — экранированные кабели |
| Максимальная емкость (1 кГц, на 1 км при +20°C) | Между соседними жилами: — 70 нФ (0,35–0,75 мм²) и 100 нФ (1–25 мм²) — материал «Пс» — 140 нФ (0,35–0,75 мм²) и 180 нФ (1–25 мм²) — материалы «В», «П», «Рэ», «Рк», «Р» Между жилой и экраном: — 180 нФ — материал «Пс» — 300 нФ — материалы «В», «П», «Рэ», «Рк», «Р» |
| Максимальная индуктивность (1 кГц, 1 км, +20°C) | 0,9 мГн |
| Температура эксплуатации (стационарно) | –60…+80°C — «ХЛ» –70…+80°C — «ЭХЛ» –80…+80°C — «АХЛ» –60…+125°C — «Тс» –60…+155°C — «ТсП» –50…+80°C — прочие |
| Мин. температура монтажа | –35°C — «ХЛ» –40°C — «ЭХЛ» –50°C — «АХЛ» –15°C — остальные |
| Огнестойкость кабелей «FR» | ≥180 мин — пламя 750±50°C ≥120 мин — пламя 830±40°C с ударом (исп. «Вз») |
| Устойчивость к продольному проникновению влаги | До 0,5 м — при водоблокирующем слое |
| Стойкость к плесневым грибам | Стойкие, обрастание до 2 баллов |
| Сейсмостойкость и виброустойчивость | До 9 баллов по MSK-64 |
| Стойкость к дезактивирующему раствору | По ПНСТ 167-2016 п.6.5.9 или по согласованию |
| Мин. радиус изгиба (в наружных диаметрах D) | – 3D — небронированные – 4D — проволочная броня – 5D — ленточная броня |
| Гарантийный срок эксплуатации | 3 года с ввода, но не позднее 6 месяцев от даты изготовления |
| Срок службы | ≥40 лет — оболочка без галогенов ≥35 лет — ПВХ с низким дымо- и газовыделением ≥30 лет — остальные |
– до 1000 В постоянного тока
– 100 МОм — безгалогеновые (П), кремнийорганика (Рк), эластомеры (Р)
– 500 МОм — сшитый полиолефин (Пс), этиленпропиленовая резина (Рэ)
– 2000 В — экранированные кабели
— 70 нФ (0,35–0,75 мм²) и 100 нФ (1–25 мм²) — материал «Пс»
— 140 нФ (0,35–0,75 мм²) и 180 нФ (1–25 мм²) — материалы «В», «П», «Рэ», «Рк», «Р»
Между жилой и экраном:
— 180 нФ — материал «Пс»
— 300 нФ — материалы «В», «П», «Рэ», «Рк», «Р»
–70…+80°C — «ЭХЛ»
–80…+80°C — «АХЛ»
–60…+125°C — «Тс»
–60…+155°C — «ТсП»
–50…+80°C — прочие
–40°C — «ЭХЛ»
–50°C — «АХЛ»
–15°C — остальные
≥120 мин — пламя 830±40°C с ударом (исп. «Вз»)
– 4D — проволочная броня
– 5D — ленточная броня
≥35 лет — ПВХ с низким дымо- и газовыделением
≥30 лет — остальные
Номинальное сечение, диаметр и число жил, пар, троек или четверок
| Параметр | Значения | Число жил / групп (пар, троек, четверок) |
|---|---|---|
| Номинальное сечение токопроводящих жил, мм² | 0,35; 0,5; 0,75; 1,0; 1,5; 2,5; 4,0; 6,0; 10; 16; 25; 35 | от 1 до 91 |
| Номинальный диаметр токопроводящих жил (для систем безопасности), мм | 0,64; 0,80; 0,98; 1,13; 1,38; 1,78; 2,22; 2,72; 3,5; 4,45 | от 1 до 91 от 1 до 61 |
от 1 до 61
Дополнительные характеристики и свойства:
- Стойкость к повышенной влажности воздуха до 98 % при температуре до 35 °С;
- Стойкость к воздействию морской воды;
- Стойкость к воздействию инея и росы;
- Стойкость к продольному распространению воды (в исполнениях «в» и "г");
- Стойкость к воздействию солнечного излучения;
- Стойкость к воздействию соляного тумана;
- Стойкость к воздействию плесневых грибов;
- Стойкость к эпизодическому воздействию смазочных масел, бензина и дизельного топлива, тормозной жидкости, смеси воды и антифриза (50/50), 95 % раствора этанола, 10 % раствора соляной кислоты, 50 % раствора гидроксида натрия;
- Стойкость к вибрационным нагрузкам;
- Стойкость к ударным нагрузкам;
- Стойкость к линейным нагрузкам;
- Стойкость к изгибу или удлинению при низкой температуре;
- Стойкость к удару при низкой температуре;
- Стойкость к динамическому воздействию пыли;
- Стойкость к воздействию агрессивных сред (буровых растворов и минеральных масел);
- Стойкость к воздействию пониженного атмосферного давления до 53 кПа;
- Стойкость к воздействию повышенного атмосферного давления до 300 кПа;
- Стойкость к воздействию озона;
- Сейсмостойкость 9 баллов по шкале MSK-64.
Для кабелей в исполнении АС:
- Стойкость к длительному воздействию смазочных масел, бензина и дизельного топлива, тормозной жидкости, смеси воды и антифриза (50/50), 95 % раствора этанола, 10 % раствора соляной кислоты, 50 % раствора гидроксида натрия;
- Стойкость к радиационному излучению
- Стойкость к действию химических реагентов
